描述：

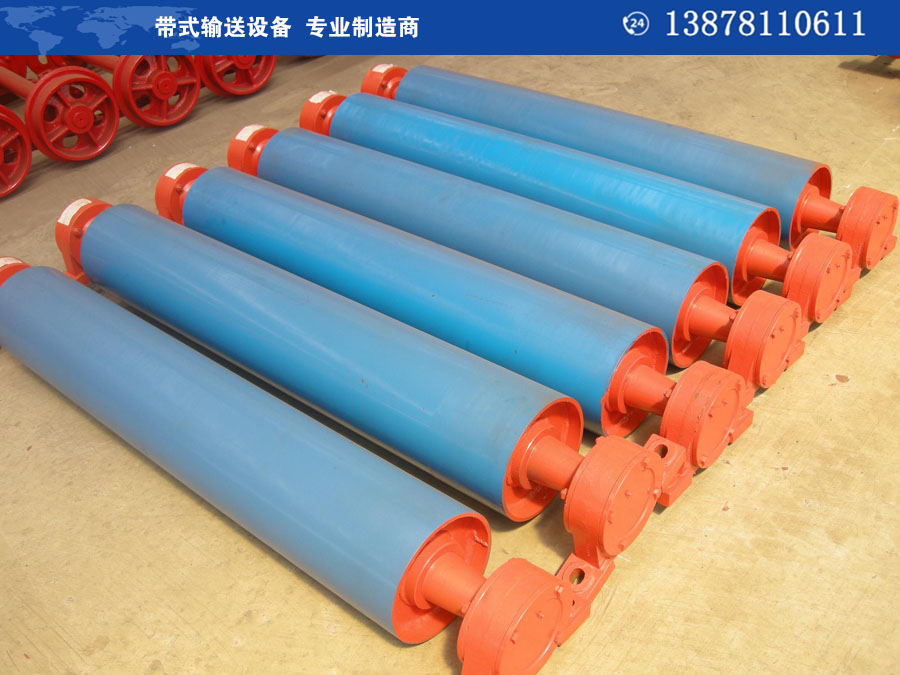

托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，产生了70%以上的阻力，因此托辊的质量尤为重要。
输送机配件托辊的特点及地位
托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，产生了70%以上的阻力，因此托辊的质量尤为重要。
托辊的作用是支撑输送带和物料重量。托辊运转必须灵活可靠。减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但是带式输送机重要的部件。
输送机配件托辊的分类
托辊按其组合及形式分类
平形类：平行上托辊、平行下托辊、平行梳形托辊、平行螺旋形托辊、弹簧形下托辊。
V形类：两辊呈“V”形布置，“V”形托辊由两个托辊组成，每根托辊的倾斜角约为10°-15°。这些托辊可以是吊环悬挂结构，也可以钢性结构。其中包括：V形前倾托辊组，V形梳形托辊组，反V形托辊组。
槽形类：是由三根托辊组成，槽角一般有10°、20°、30°、35°和45°，其中还带有前倾托辊和缓冲托辊。
调心托辊组：常用的调心托辊组有一个支撑辊子的托架。该托架装在近似垂直于输送带的枢轴上。该装置能使承载辊相对于输送机的偏斜。当输送带沿着这些偏斜的辊子运动时，偏斜辊子迫使偏移的输送带回到输送机线上来，这是偏斜辊子又被推回到正常位置。
悬挂托辊组：悬挂托辊组的辊子通常是3个或者5个，铰链结合在一起，悬挂在输送机中间架纵梁上。这种悬吊式悬挂托辊的形式有点像一条链子，因此有时也称它为悬链式索环托辊。悬挂托辊组可以悬挂在钢性架纵梁（槽钢）上，也可以悬挂在钢丝绳的纵梁上。
翻带托辊组：在长距离越野带式输送机中，为使清洁面同托辊接触，在空行段中使承载面输送带翻转180°，在翻转过程中清除了粘在承载面上的附着物，快到机尾时又翻转恢复。常用下托辊作为支承辊。
挡边辊：挡边辊是防止输送带跑偏设置的，大多是一段出轴。
托辊按其用途分类
可分为调心托辊、缓冲托辊、槽形托辊、平行托辊。调心托辊的作用是纠正带式输送机的跑偏，通常输送机的重载段上安装回转式槽形调心托辊，空载段上安装平行调心托辊。缓冲托辊是根据实际情况应用于机尾架上的，受料时，可以降低物料对皮带的冲击，有利于沿长皮带的使用寿命。槽形托辊一般由两个侧托辊和一个平托辊组成，槽角度一般为30度，对于可拆卸式的带式输送机，槽形托辊的三个托辊互相铰接在一起，故称铰接托辊。平行托辊一般为一个长辊，它安装在承受压力的下端故称下托辊。
